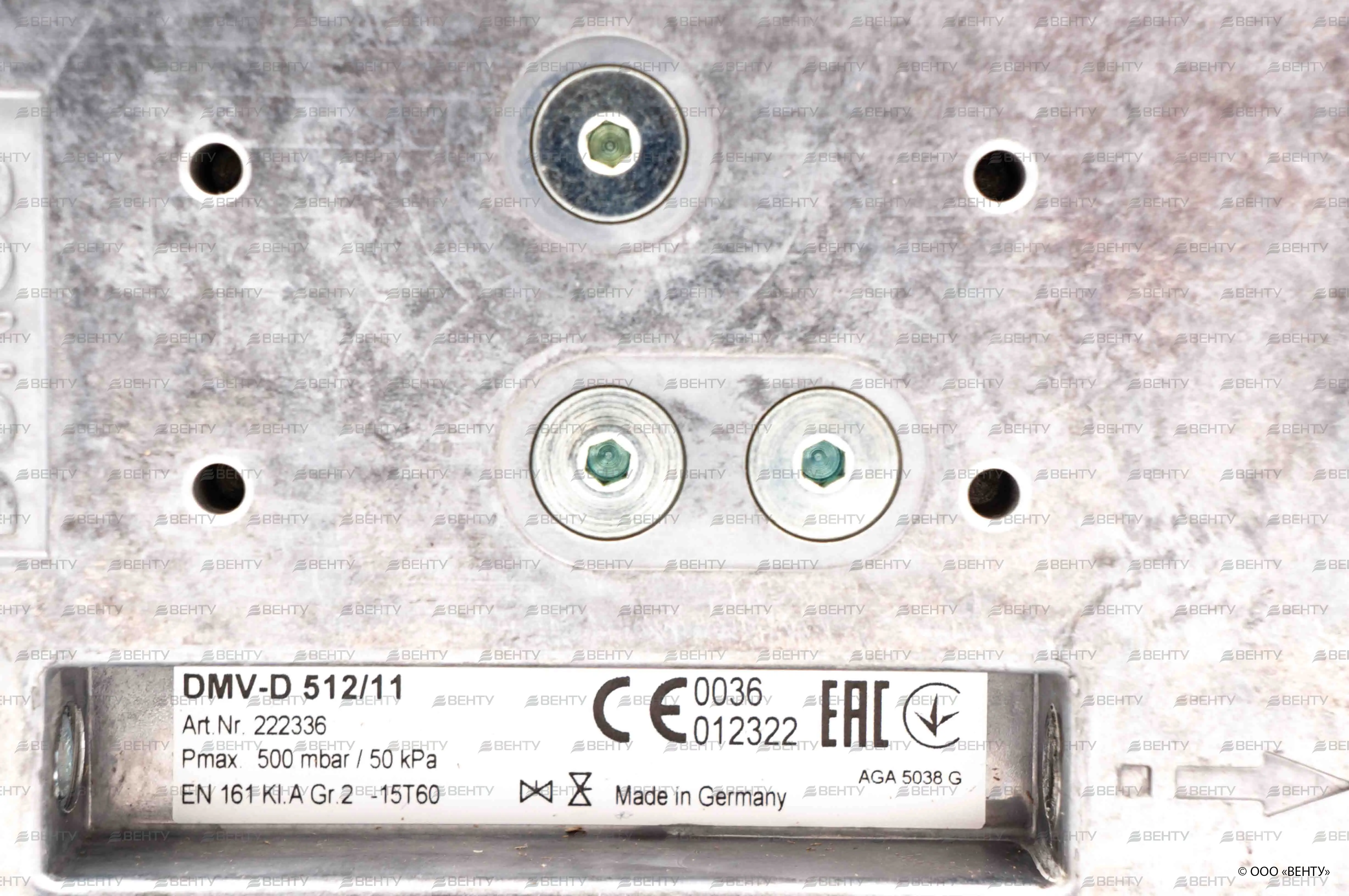

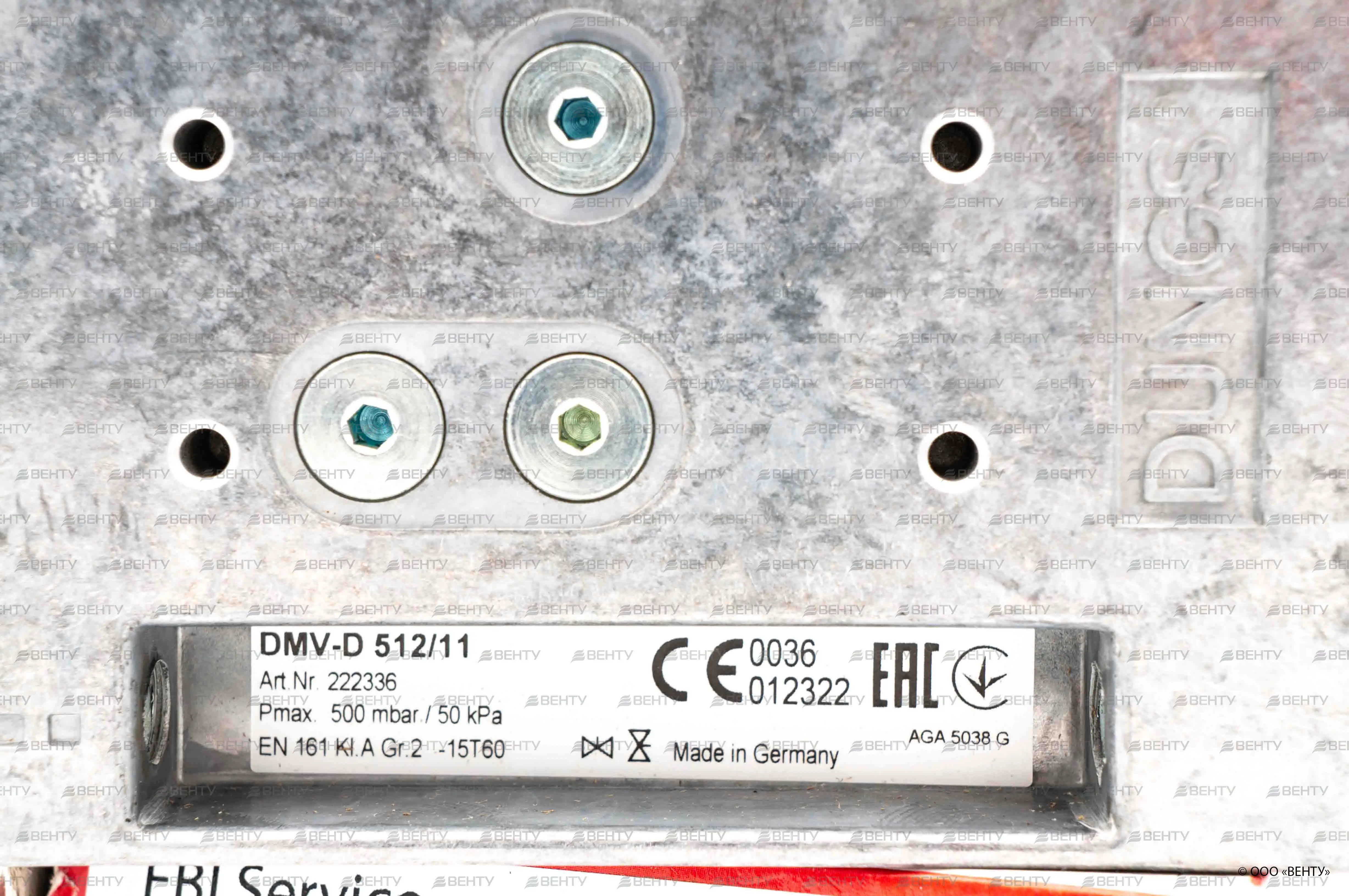

Двойной электромагнитный клапан Dungs DMV-D 512/11 с напряжением 110-120 В, артикул 222826, предназначен для безопасного перекрытия газопровода при регулировании газовых потоков. Он подходит для промышленных систем с давлением до 500 мбар и рассчитан на интеграцию с комплектующими и вспомогательным оборудованием DUNGS, обеспечивающими автоматическое управление газовыми горелками.
Применение и типы газа
Клапаны серии DMV-D от Dungs предназначены для работы с сухими газами, содержащими до 0,1 % H2S, включая газы 1-3 семейства и нейтральные газообразные среды. Их устанавливают в промышленные горелки, отопительные котлы и газопотребляющие агрегаты, а также используют при модернизации старых котельных. Они заменяют два отдельных электромагнитных клапана.
Характеристики серии DMV-D:
- двухклапанная конструкция с нормально-закрытыми одноступенчатыми клапанами класса А, группа 2 по EN 161, замкнутыми в обесточенный контур;
- электромагнитные клапаны открываются и закрываются менее чем за 1 секунду;
- регулировка подачи газа осуществляется вручную через настройку основного потока на клапане V1;
- возможна установка концевого контакта для контроля закрытого состояния клапана;
- модульная конструкция предусматривает места для монтажа дополнительных устройств Dungs, таких как клапаны, реле давления и блоки проверки герметичности.

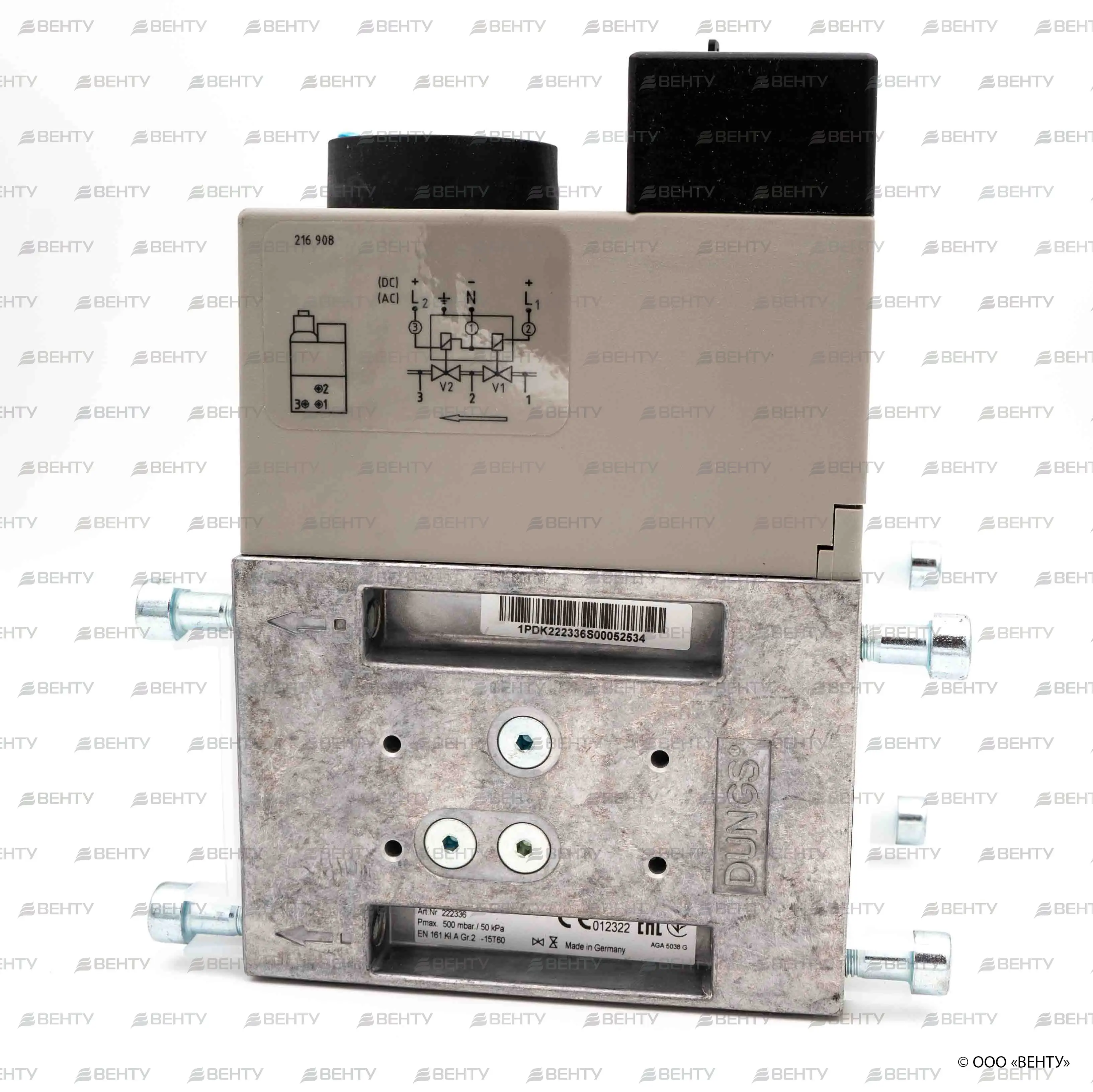

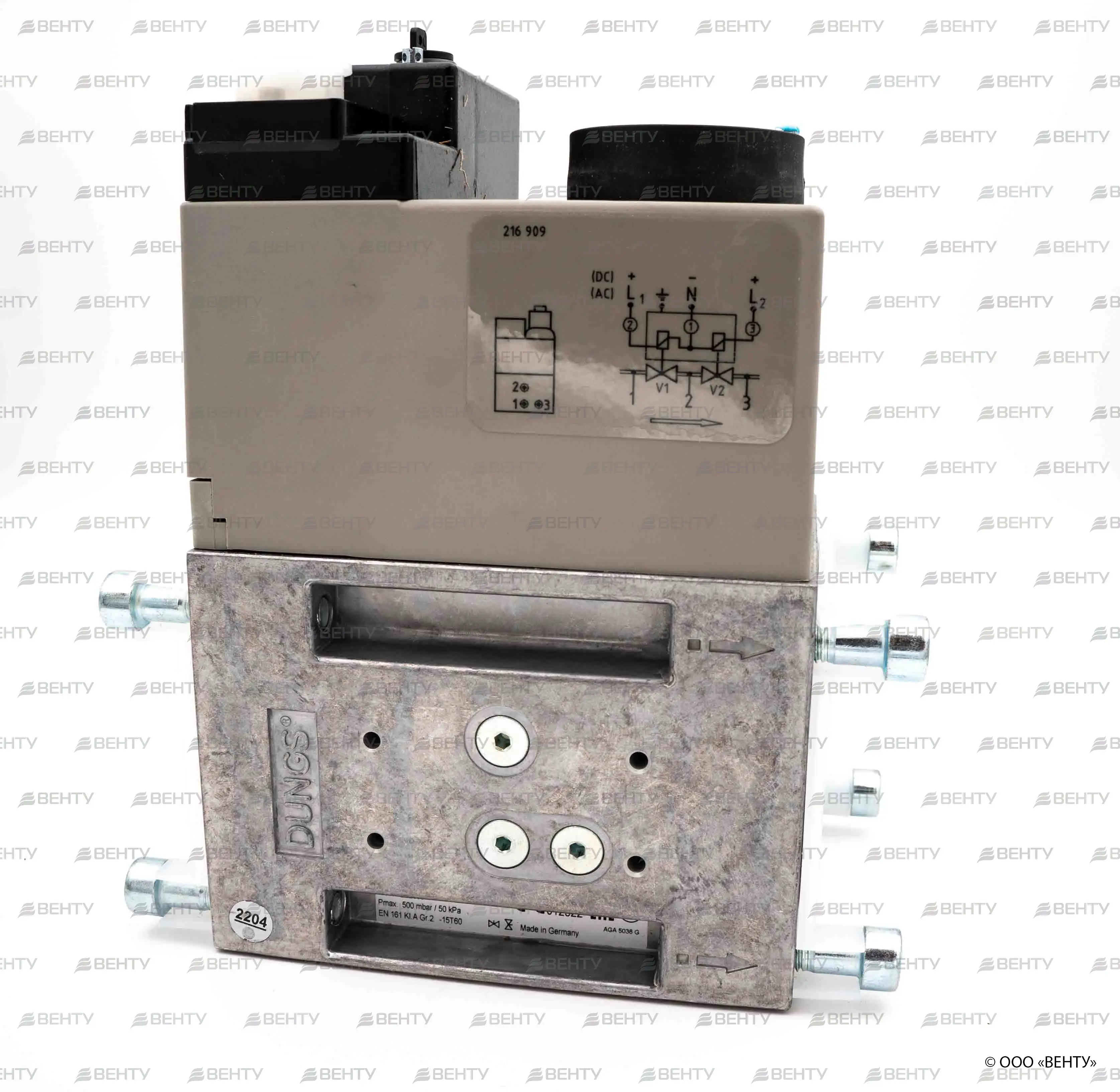

Конструкция клапана Dungs DMV-D
В корпусе из алюминия, отлитом под давлением, размещены два отсечных клапана: один с винтовым седлом, другой — с простым. Все детали, контактирующие с газом, выполнены из нержавеющей стали без применения цветных металлов. Уплотнители изготовлены из NBR-каучука, устойчивого к износу и низким температурам, соответствующего требованиям G260/l. Рабочий температурный диапазон составляет от -15 до +60 °C.
Для очистки газа используется мелкая сетка из нержавеющей стали. Рекомендуется установка газового фильтра для защиты газопровода.

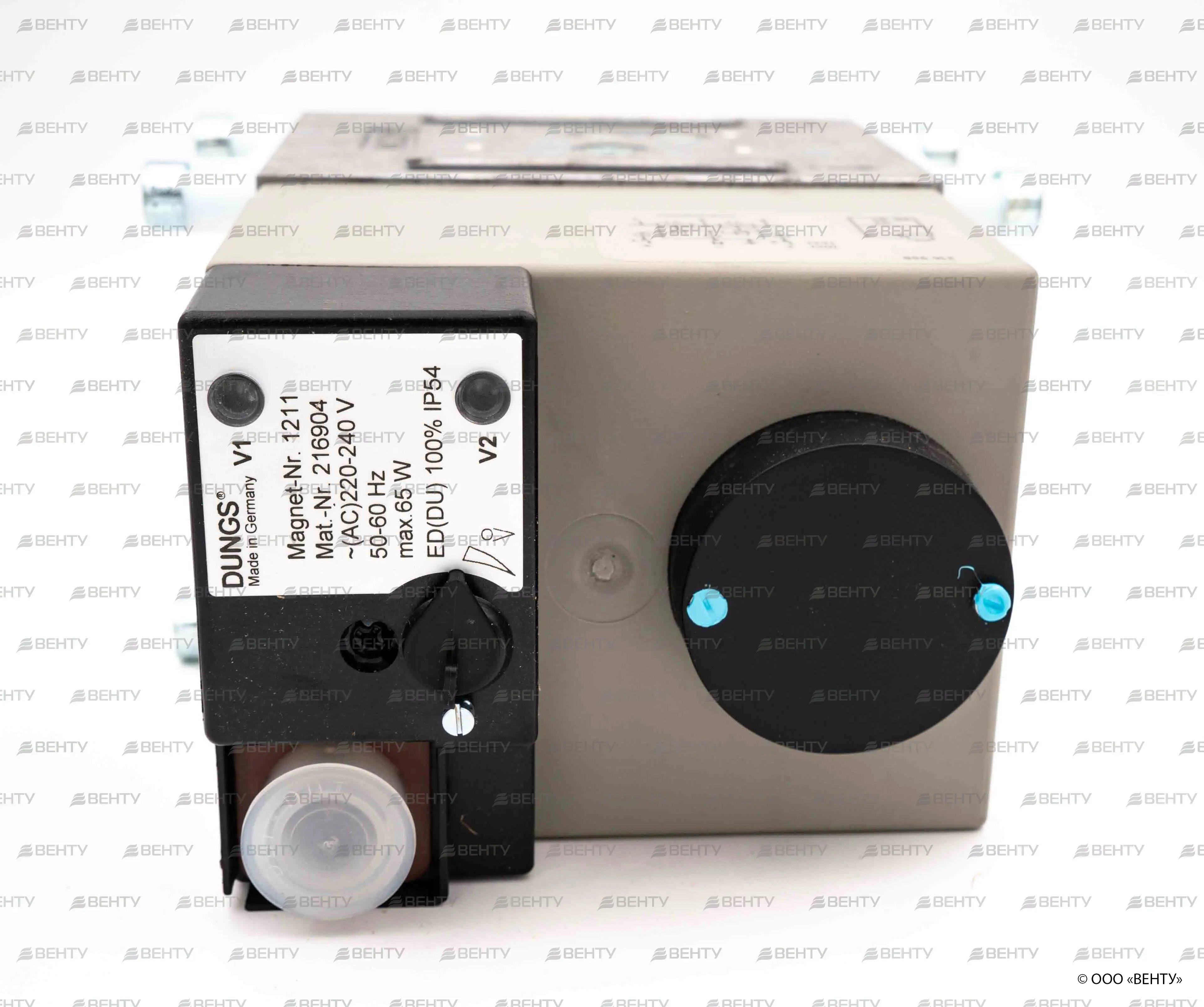

Электромагнитная катушка и контакты защищены по стандарту IP54 от пыли и влаги. Электроподключение осуществляется через штекерный разъём по EN 175301-803.

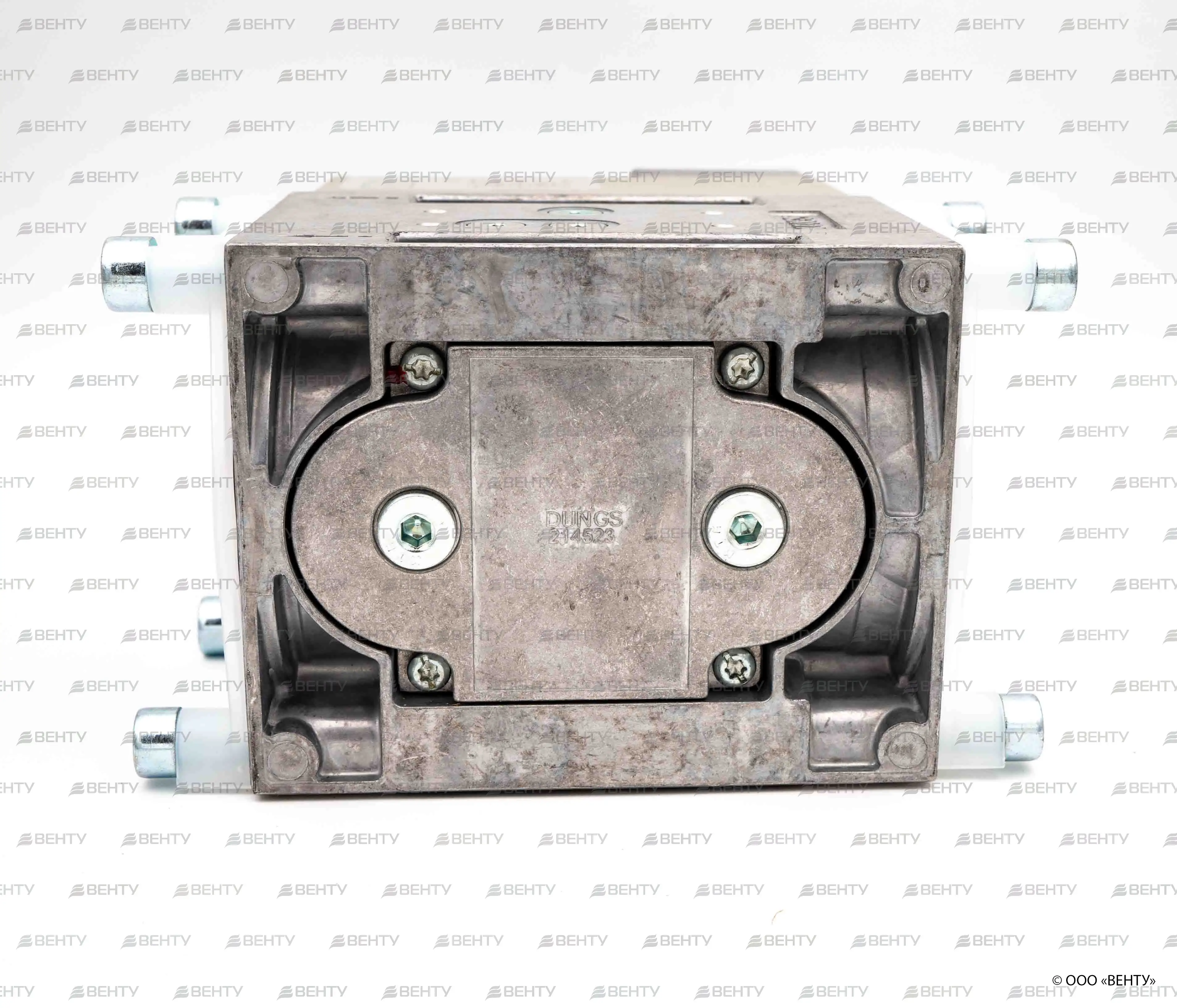

Клапаны Dungs DMV-D могут монтироваться с горизонтальным или вертикальным расположением магнита. Для герметичного крепления предусмотрены резьбовые отверстия Rp 1 ¼".
Артикул: 65310683
Альтернативные артикулы:
222826; 65313015; 222828; 222336
Производитель: Dungs, Германия
На складе:
В наличии
