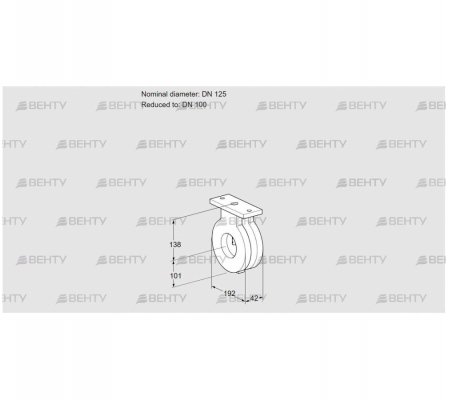

Дроссельная заслонка Kromschroder BVG 125/100Z05, артикул 88300132, применяется в промышленных газовых установках для регулировки потока газа на горение. Обеспечивает функции регулирования и запирания. Подходит для регулирования в диапазоне до 1:10. В сочетании с сервоприводом IC используется для горелок с плавным и ступенчатым управлением мощности.
Особенности
Заслонка допускает работу в ручном и автоматическом режимах. Адаптирована для установки на приводы IC20 и IC40, а также может применяться с другими сервоприводами при дополнительном оснащении. Благодаря лёгкому срабатыванию для привода требуется низкий крутящий момент.
Модель оснащена уменьшенным номинальным диаметром, что обеспечивает высокую точность регулировки и монтаж без применения дорогостоящих переходников.
Если горелка работает с избытком рабочей среды (газ/воздух) согласно технологическим требованиям, заслонка может корректировать коэффициент избытка воздуха. При ручном управлении заслонка служит для настройки основной нагрузки.
Заслонка Kromschroder BVG открывает поперечное сечение для свободного прохождения газа к горелке. Угол поворота диска регулируется от 0 до 90°С. Максимальный расход достигается при полном открытии. По периметру диска предусмотрен кольцевой зазор.
Монтаж производится между двумя фланцами по стандарту EN-1092. Присоединение к приводам IC20/IC40 на два винта возможно как до, так и после установки заслонки на газопровод. Допускается вертикальное или горизонтальное расположение, но не с приводом вниз.
Характеристики и преимущества:
- использование в газовых горелках для контроля и регулировки потока;
- рабочая среда: природный и сжиженный газ;
- максимальное избыточное давление 500 мбар;
- угол открытия в диапазоне 0-90°;
- ручное и автоматическое управление;
- конструкция с минимальными утечками и потерями давления;
- уменьшенный номинальный диаметр;
- точное регулирование потока в сочетании с приводом и блоком автоматики;
- работа с приводами IC20/IC40 (возможна эксплуатация с другими приводами при дооснащении);
- конструкция, не требующая обслуживания;
- корпус из алюминиевого литья;
- рабочий температурный диапазон от -20 до +60 °С.
Газовые заслонки серии BVG прошли испытания, сертифицированы по стандартам ЕС и допущены к применению в РФ.
Дроссельную заслонку можно приобрести в заводской или расширенной комплектации. При использовании привода, отличного от IC, требуется дополнительное оснащение: комплект адаптера с квадратной головкой или свободным концом вала с ручной настройкой для управления открытием и закрытием вручную.
Артикул: 88300132
Производитель: Kromschroder, Германия
На складе:
В наличии
